Bien débuter

I. Raccordement physique du modem câble THG520

N’oubliez pas ces quelques points importants avant de connecter le modem câble :

Configuration nécessaire :

Pour que votre modem câble puisse offrir les performances optimales, votre PC doit au moins présenter la configuration suivante :

	COMPATIBLE PC IBM	MACINTOSH
Processeur	Pentium recommandé	PowerPC ou supérieur
RAM système	16Mo (32Mo recommandées)	24Mo (32Mo recommandées)
Système d'exploitation	Windows NT/2000/Me/XP Linux	Mac OS 7.6.1 ou supérieur
Espace disque disponible	125 Mo	50 Mo
Carte son	Requis pour les fichiers audio du CD-Rom	-
Vidéo	Carte VGA ou supérieure (SVGA recommandée)	Carte VGA ou supérieure (SVGA intégrée recommandée)
Lecteur  CD-Rom	Requis	Requis
Ethernet	10BaseT ou 100BaseT Grâce à la carte Ethernet, l'ordinateur peut échanger des données avec Internet. La carte Ethernet et les logiciels pilotes doivent être installés sur l'ordinateur. Vous devrez également disposer d'un câble Ethernet standard pour raccorder la carte Ethernet à votre modem câble.
USB	USB (Windows 2000/Me/XP uniquement) Le bus USB (Universal Serial Bus) est un bus Haute Vitesse permettant la communication simultanée avec plusieurs périphériques. Toutefois, si ces périphériques envoient et reçoivent une multitude d'informations - par exemple des hauts-parleurs, impriamntes ou scanners -, nous recommandons d'utiliser une carte Ethernet.

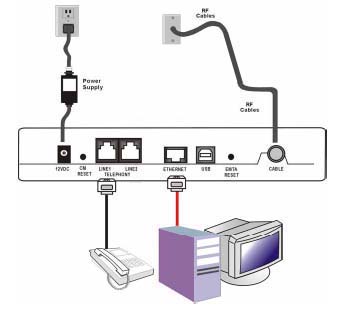

a. Raccordement ETHERNET

Suivez les étapes dans l'ordre :

1. Raccordez une extrémité du câble coaxial à la prise murale, et l'autre extrémité à la prise CABLE du modem câble.

2. Insérez la fiche de l'alimentation secteur dans la prise POWER AC ADAPTER du modem câble, et branchez l'alimentation sur une sortie.
ATTENTION: utilisez uniquement l'alimentation fournie avec l'appareil . Les autres adaptateurs risquent d'endommager l'appareil.

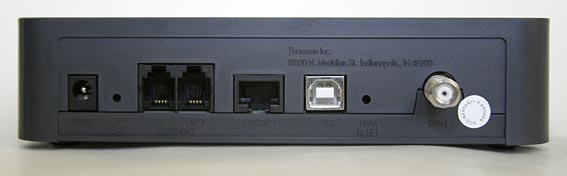

3. Raccordez une extrémité du câble Ethernet (droit, voir ci-dessous) au port Ethernet situé à l'arrière de votre ordinateur, et l'autre extrémité au port ETHERNET du modem câble.
Vérifiez que le câble Ethernet est droit (pas "null-modem" ou croisé). En revanche, un câble croisé sera nécessaire si vous raccordez le modem à un hub, ou un hub au sein d'un commutateur de port qui remplit la même fonction.

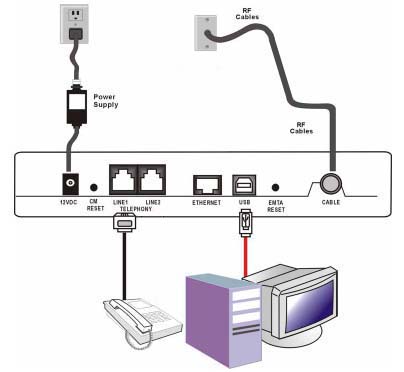

b. Raccordement USB

ATTENTION: utilisez uniquement l'alimentation fournie avec l'appareil . Les autres adaptateurs risquent d'endommager l'appareil.
Si un kit d'installation / démarrage rapide vous a été remis avec le modem, vous devrez utiliser le logiciel associé. Sinon, le CD du modem câble - fourni avec le modem- contient les pilotes, l'assistant d'installation et toutes les autres informations inhérentes. L'assistant d'installation prodigue des précieux conseils au moment opportun pour raccorder et configurer le modem câble.

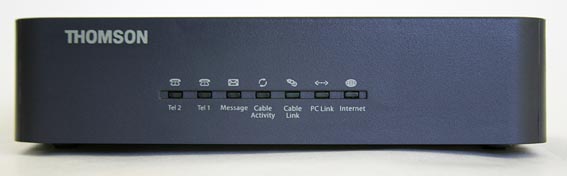

II. Les voyants du modem

Ci-joint un fichier PDF : caractéristiques des voyants du modem
